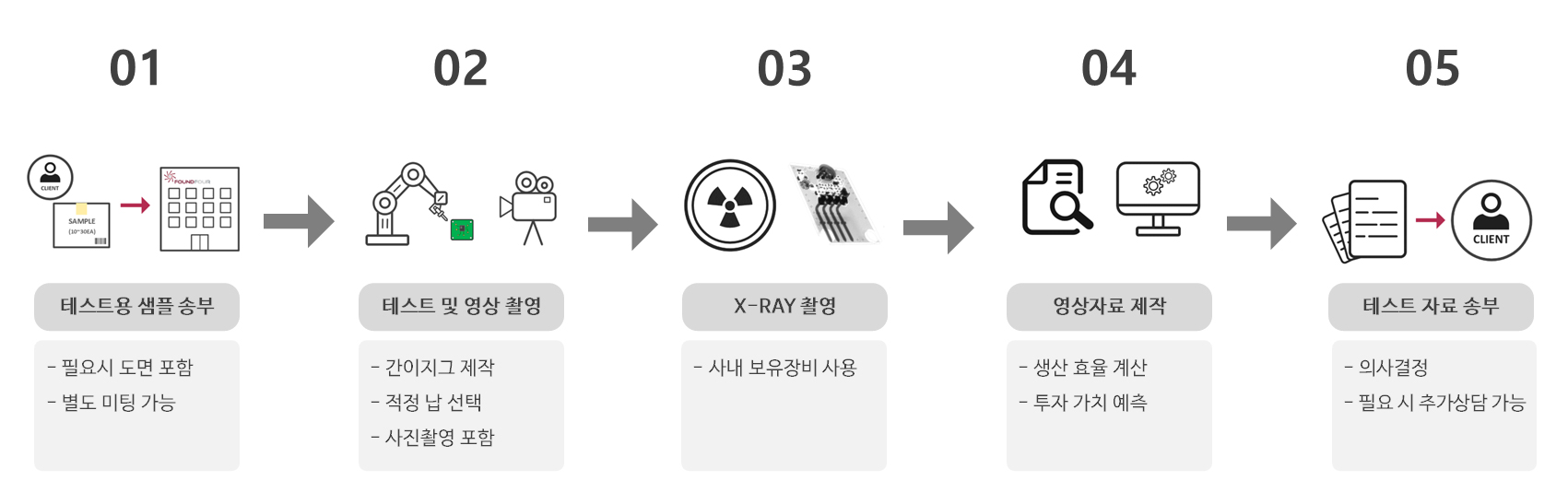

납땜 테스트 진행 과정
※장비 구매 문의시 납땜테스트는 무료입니다.(테스트 모델 개수 많을 시 별도 상담필요)

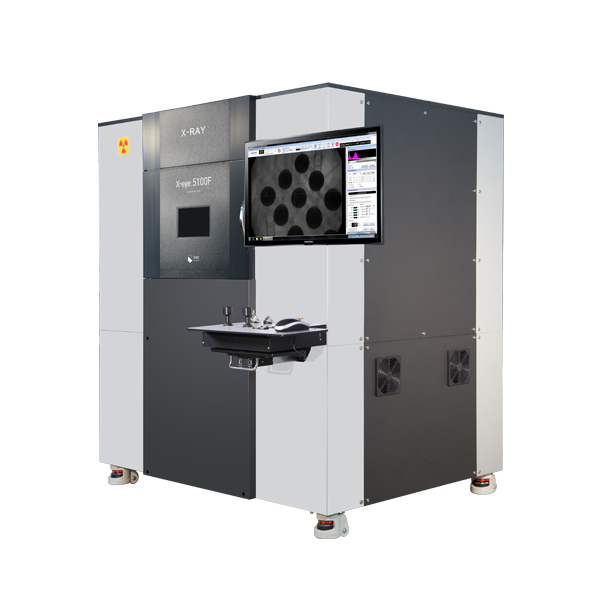

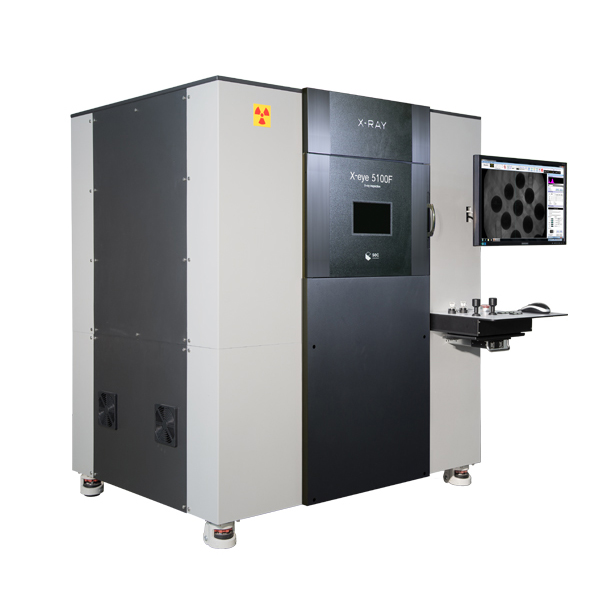

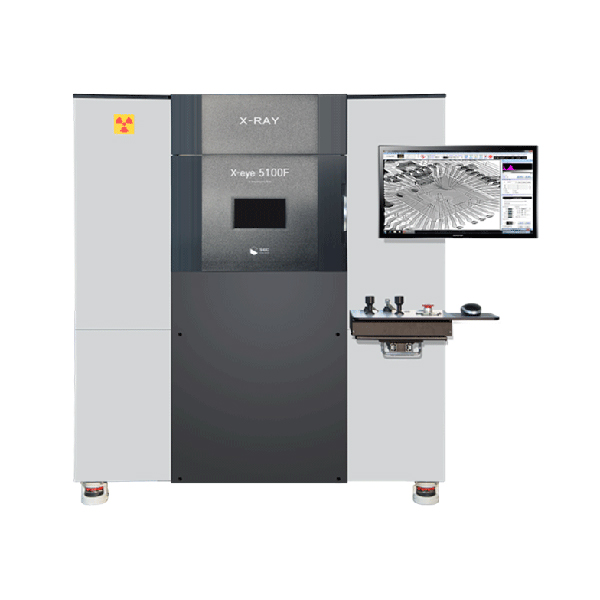

X-RAY

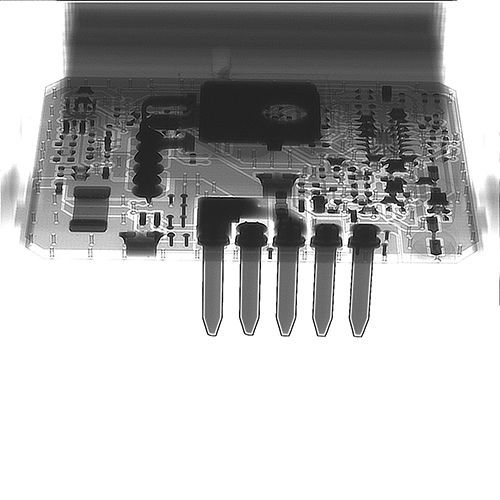

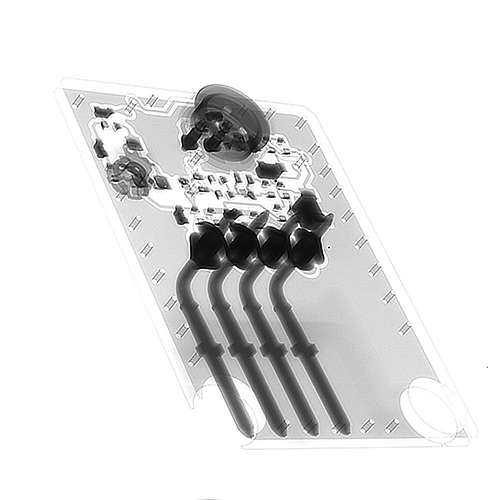

납땜 품질 검사를 위해 x-ray 장비를 사용중입니다.
Specifications
-
X-ray Tube100 kV / 200 ㎂ (option 130 kV / 200 ㎂)
-
Min. Resolution5㎂
-
Table Size460 X 340 mm
-
AXISX, Y, Z, T
-
Detector2.5 inch FPXD or 5 inch FPXD
-
CT Scan 방식CT 불가
-
Foot print1,270 x 1,020 x 1,460 mm
-
Weight720kg

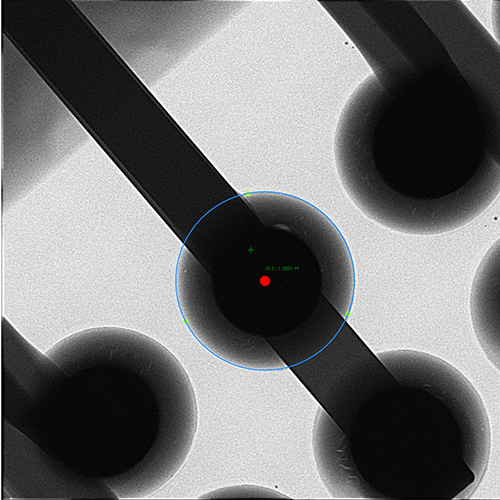

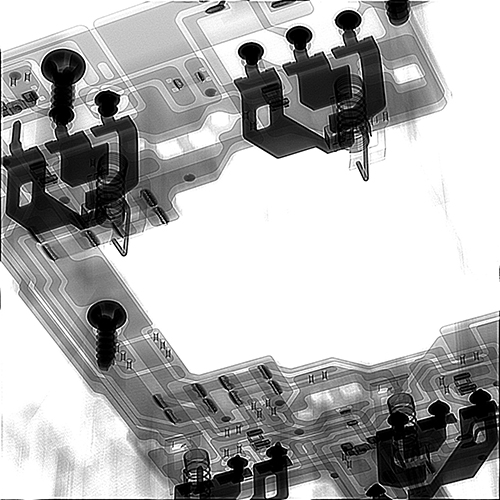

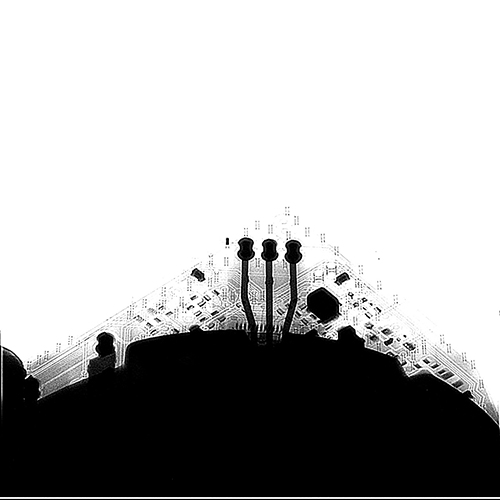

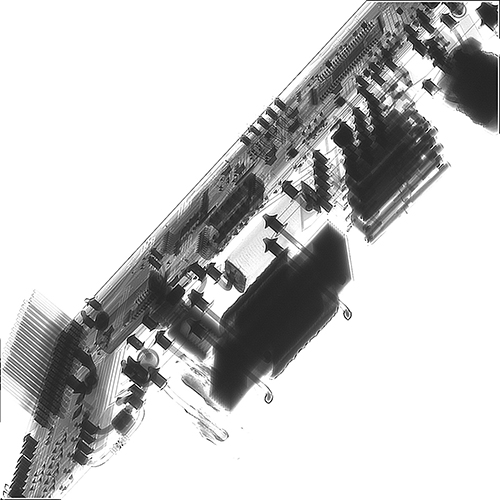

※ 위 사진들은 실제 파운드포㈜에서 보유한 장비로 촬영한 사진들 입니다.

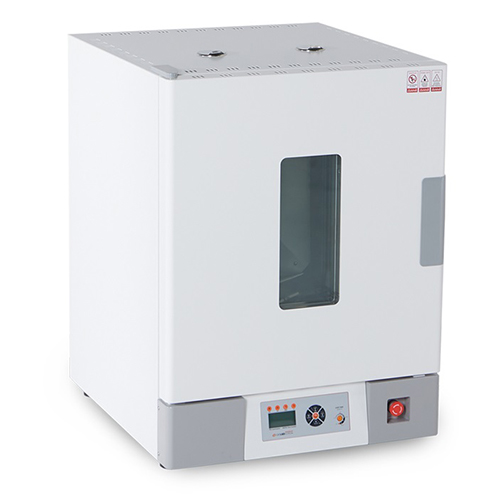

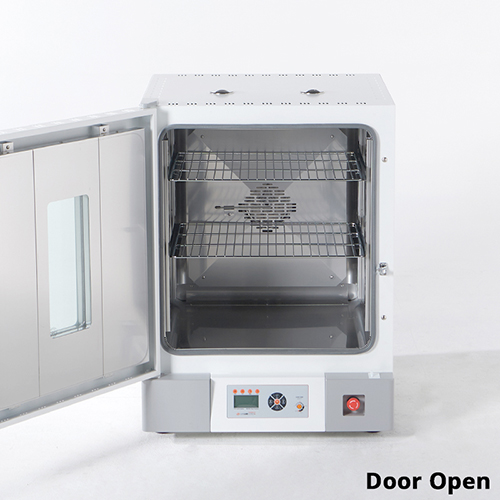

Pre-heating 오븐
제품 특성에 따라 예열이 필요할 경우 사용하는 예열용 오븐입니다.
Specifications
-

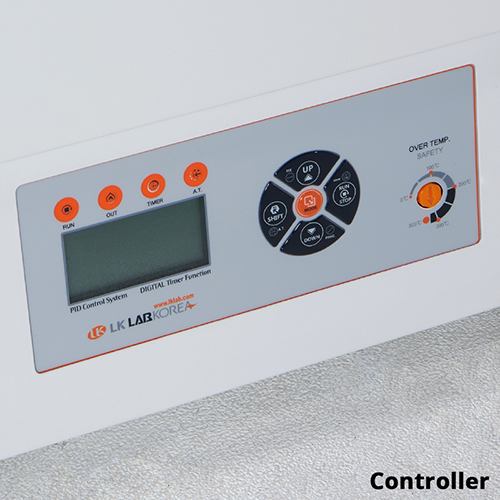

ControllerPID Control, Auto-tuning
-
Capacity100L
-
Temperatur range10℃~250℃
-
Accuracy at 100℃0.3℃
-
Max consumption1.5kw
-
SafetyOver Temp. & Current Protection etc
-
Weight63kg

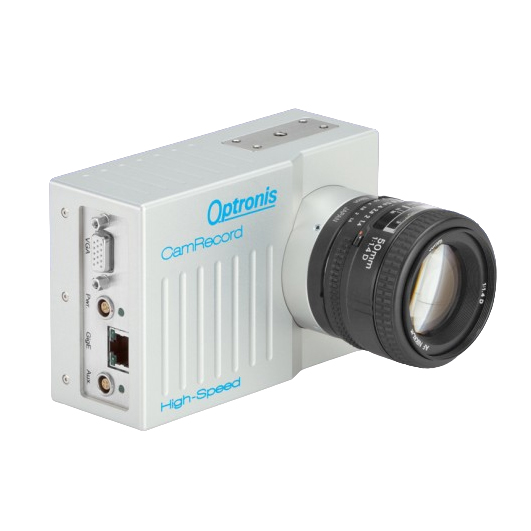

초고속 카메라

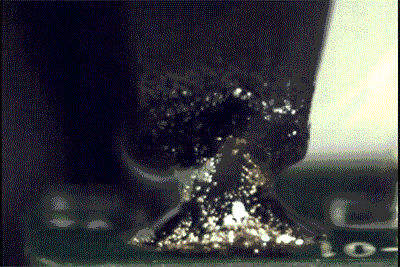

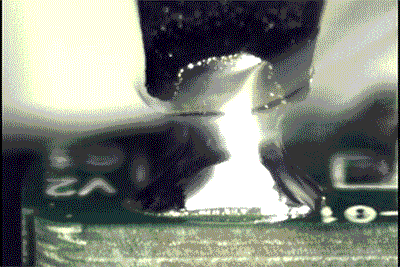

납땜 불량원인, Solder의 흐름 등 미세한 순간을 포착하기 위한 초고속 카메라 입니다.
Specifications
-
Sensor Resolution1696 * 1710 pixel
-
Frame Rate540fps
-
Image SensorCMOS
-
Exposure Time2 μs - 1/Frame Rate
-
Active Area13.57mm * 13.68mm
-
Sensor Diagonal Dimension19.27mm
-
Power12 VDC / 12W
-
Weight1050g

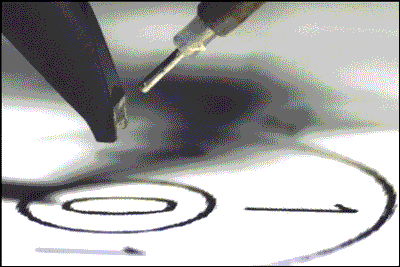

플럭스 비산 테스트
납볼 불량 수정 전
납볼 불량 수정 후
※ 위 사진들은 실제 파운드포㈜에서 보유한 장비로 촬영한 사진들 입니다.

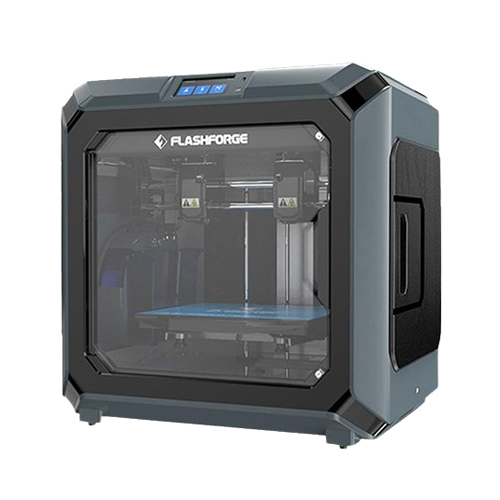

3D 프린터
간이지그 제작, 간단한 기구물 제작 위한 3D 프린터를 2대 운용중입니다.
Specifications
-
EXTRUDERIDEX
-
Build Size300 * 250 * 200mm
-
Printing speed10~150mm/s
-
Nozle diameter0.4mm
-
Maximum temperature320℃
-
Pre-heating bed○
-
Auto-leveling○
-
Camera○
